LTSM-10便攜式γ譜儀主要用于安檢、反恐、核事故現場的污染分析，可進行γ輻射劑量的測量，同時系統內置核素庫，可以自動識別人工及天然同位素；儀器為一體式，內置γ探測器，可同時測量γ能譜、γ劑量率。儀器為全數字化，集探測器、成型放大器、多道分析器、電源、觸摸屏、內存為一體，功耗低，自動穩峰，操作簡單，便于攜帶。
技術指標：
1)CZT探測器或其他探測器
≥18 cm3 CZT (CdZnTe)或NaI
2)主機內置γ高劑量率探測器:GM管
3)γ能量響應范圍:50 keV - 3 MeV
4)能量分辨率：≤ 2.5% FWHM， 662 keV (γ射線)
5)核素庫：≥3500個同位素,包括用戶自定義核素庫
6）顯示：嵌入式屏幕，帶控制鍵，具備網頁瀏覽功能
7）能譜、核素識別、環境劑量、計數率歷史查詢、狀態信息、報警指示
8）聲音、語音、振動、蜂鳴器、彩色LED等報警方式
9）計數率限值：100mSv/hr
10）高溫冷卻功能：內部散熱器和風扇
11）預熱時間：≤150s
12）通訊功能：Wi-Fi或藍牙或USB，數據存儲32GB
13)工作時長:≥8h
14)尺寸及重量:14cm×30cm×10cm，2.3kg
15)防護等級:IP66
16)工作環境:-20° C ~ 50° C，93%RH
17)配置:配套軟件1套
3.觸摸屏控制軟件

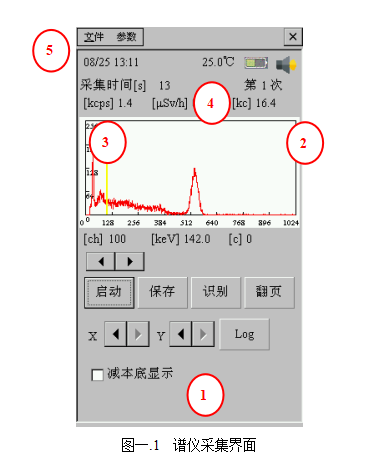

核素識別儀采集與分析軟件由能譜顯示、采集狀態顯示、控制按鈕、能譜分析、菜單欄五部分構成。主界面如圖一.1所示。
1.能譜顯示區①
顯示樣品的能譜曲線，橫坐標為道址，縱坐標為計數，可選擇按線性或?qū)?shù)顯示。黃線表示當前道址，點擊屏幕，或點擊
，可一道一道的增加或減少道址。曲線下方為光標處的道址、能量和計數。
2.采集狀態顯示區②
第一行顯示當前時間、溫度、電量和喇叭（當劑量率超閾值后，會蜂鳴器報警，此時可以點擊喇叭圖標關閉聲音）。
第二行顯示采集時間、采集次數、γ計數率、γ劑量率和γ總計數。
3.控制按鈕區③
提供采集啟動/停止，保存數據，核素識別，能譜分析等功能。
4.能譜分析區④
可對能譜進行縮放、尋峰、核素識別等。核素識別結果可生成報告，可在線查看或?qū)С觥Ｌ峁┖怂貛欤脩艨蛇M(jìn)行自主編輯。
5.菜單區⑤
提供硬件參數設置、采集參數設置、文件讀取等功能。詳見后續介紹。
硬件參數設置：

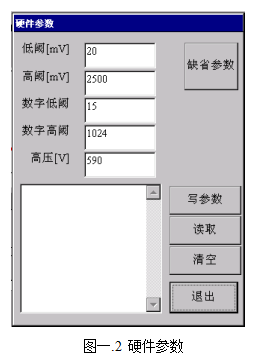

點擊菜單“參數”-“硬件參數”，進行硬件設置，如圖一.2所示。
1.模擬高低閾
設置電子學甄別電路的模擬高低閾值，在此閾值范圍內的脈沖才可進行后續處理。一般低閾為10~1000mV，高閾為500~2500mV。
2.數字高低閾
全譜為0~1024道，一般設置為10~1000道。
3.高壓
設置提供給探測器的高壓，范圍為0~1250V。
設置完成后，點擊“寫參數”按鈕進行硬件設置。提示成功后可點擊“讀取”按鈕查看參數是否真正寫入硬件。
采集參數設置：

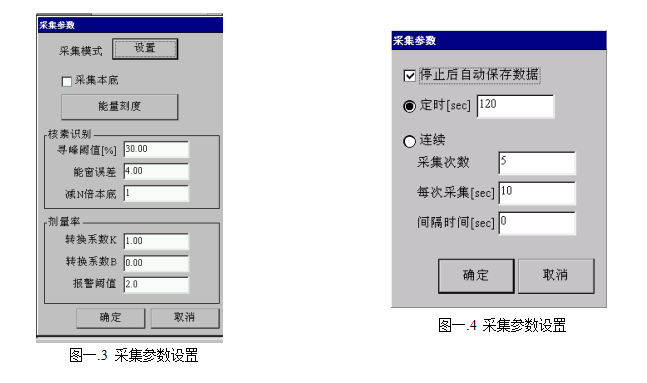

點擊菜單“參數”-“采集參數”，出現如圖一.3所示。
1.“采集本底”復選框
若勾選，代表當前采集的能譜為本底。系統自動命名為BKG.dat，用戶不可修改。在核素識別和尋峰時，系統會首先減去本底的影響，再進行處理。
2.采集模式
點擊“設置”按鈕，彈出如圖一.4所示窗口。本軟件提供定時和連續兩種采集方式。本底采集一般設置為1~5分鐘。核素識別采集根據放射源強度，一般設置為1~3分鐘。

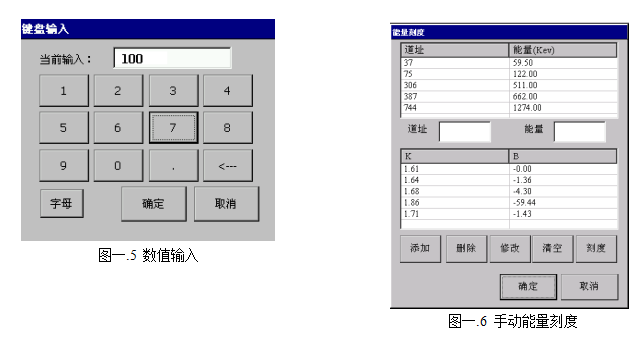

修改時，輕點編輯框，則出現如圖一.5所示界面。在此對話框中輸入數字即可。
“停止后自動保存”復選框：若勾選，則采集結束后，系統會自動保存采集到的能譜數據。文件名稱規則為：年月日時分秒.dat。連續采集文件命名規則為：年月日時分秒_次數.dat
3.能量刻度
點擊“能量刻度”按鈕，在彈出如圖一.6的窗口中填入核素的道址、能量，再點擊【刻度】按鈕，系統會自動進行刻度擬合。本系統采用分段線性刻度方式，最少輸入2個點的道址、能量。
4.核素識別參數
尋峰閾值，能窗誤差，減N倍本底均為出廠設定，用戶可根據實際情況修改。
5.劑量率轉換系數及報警閾值
劑量率轉換系數為出廠測定的，用戶可不用修改。劑量率超過報警閾值后，會進行聲光報警，提示用戶放射源位置。
按鈕介紹
【啟動/停止】：?jiǎn)?dòng)和停止采集。
【保存】：若沒有選擇“采集停止后自動保存”，則可以手工保存數據。

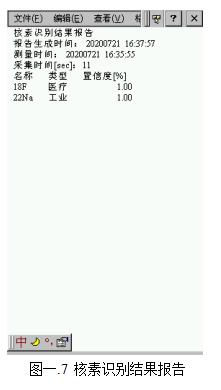

【識別】：進行核素識別。核素識別后，會彈出結果窗體，如圖一.7所示。點擊“生成報告”按鈕，可生成文本格式的核素識別結果報告，用戶可導出。
【翻頁】：分為能譜顯示處理頁和能譜分析頁。
能譜分析
1.能譜顯示
線性：能譜的橫縱坐標是線性關系。

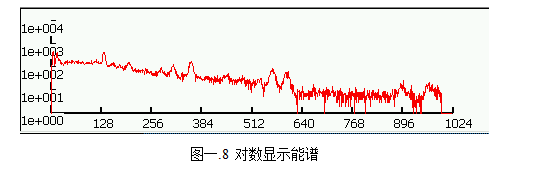

對數：能譜的橫縱坐標是對數關系，如圖一.8所示。對數曲線能將能譜中計數低的部分放大顯示，以便于用戶更清楚地觀察。點擊“Log”按鈕可進行線性/對數的轉換。
點擊“Y”表示可進行縱坐標的放大縮小，“X”表示可進行以當前光標為中心的橫坐標的放大縮小。
若選擇了“減本底顯示”復選框，又已經采集過本底數據，則可以看到減本底后的能譜曲線。
2.尋峰

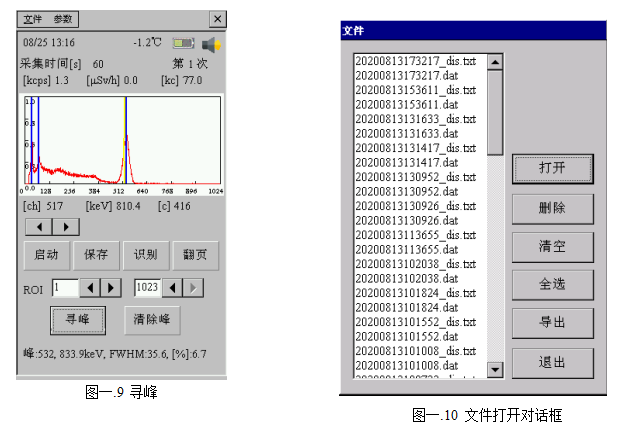

選擇ROI范圍，點擊“尋峰”按鈕，系統會自動尋找當前譜內的所有峰，以藍線表示。點擊某個峰，則顯示所點擊峰的峰位、計數、能量、FWHM（半高寬）和能量分辨率。見圖一.9所示。
“清除峰”按鈕表示可將當前所顯示的所有峰清除掉。
1.文件打開和導出
用戶可以點擊圖一.1中的“保存”按鈕，將當前能譜數據保存，文件名稱規則為：年月日時分秒.dat。保存后的文件用戶可以在譜儀主機中直接打開查看。點擊圖一.1中的菜單“文件”-“打開”，彈出對話框如圖一.10所示。所有文件將以列表形式顯示。
【打開】：在譜儀主機中直接打開查看。
【刪除】：將當前文件刪除。
【清空】：將所有文件清空。注意BKG.dat為本底文件，請不要?jiǎng)h除！否則還需要重新采集！
【全選】：選擇全部文件
【導出】：用戶可以插入U(xiǎn)盤導出數據，然后在客戶端的“能譜分析軟件”中進行分析。
編輯核素庫

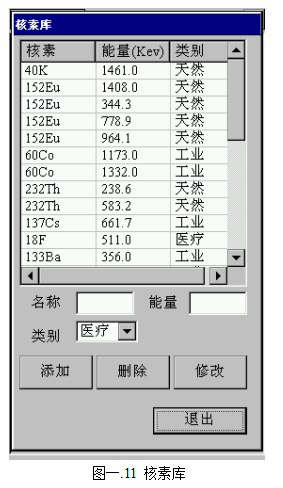

在進行核素識別前，用戶必須設置核素庫。點擊菜單“參數”—“核素庫”，彈出放射性核素庫對話框，如圖一.11所示。 在這個對話框中用戶可以添加、修改、刪除核素庫中的核素，以及修改各個核素所包含的能量、類別、分支比等。這些核素將在核素識別結果中得到體現。系統已經默認建立了一些核素，用戶可繼續進行添加、刪除。
